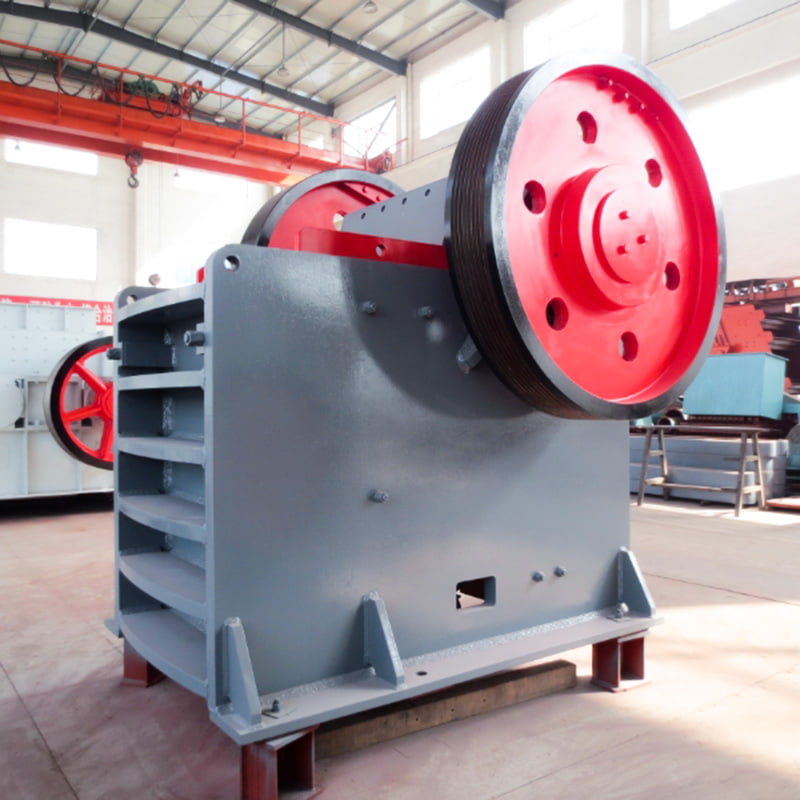

PE/PEXジョークラッシャー

アプリケーション

PEシリーズは各種鉱石・岩石の粗粉砕に、PEXシリーズは二次・三次粉砕に使用されます。

製品紹介

PE / PEX ジョークラッシャーは、主に圧縮強度が 250 MPa を超えない中硬質の鉱石や岩石を粉砕するために設計された大型の複合振動粉砕装置です。高い破砕比、高出力、均一な製品サイズ、信頼性の高い操作性、容易なメンテナンス、および低い運用コストが特徴です。鉱業、製錬、建設、高速道路、鉄道、水利保全、化学産業など幅広い産業で広く使用されています。 PEシリーズは各種鉱石・岩石の粗粉砕に、PEXシリーズは二次・三次粉砕に使用されます。

優れた利点
●高い生産効率、高い粉砕率、均一な製品粒度、低エネルギー消費、低騒音、低発塵です。
●ガスケット式吐出口調整装置は信頼性と利便性が高く、調整範囲が広く、設備の自由度が向上します。
●ジョープレートは高張力マンガン鋼製で、一括鋳造により耐摩耗性、耐圧性、長寿命を実現します。
●シンプルな構造、確実な動作、低いランニングコスト、安全で確実な潤滑システム、簡単な部品交換。

動作原理
PE / PEX ジョークラッシャーは電動モーターによって駆動されます。ベルトドライブが偏心シャフトを駆動し、可動ジョーを所定の軌道に沿って往復運動させます。固定ジョープレート、可動ジョープレート、サイドガードプレートで構成される破砕室に進入した材料を破砕します。完成した材料は下部の排出口から排出されます。曲げ押出方式の破砕方式を採用したジョークラッシャーシリーズです。モーターはベルトとプーリーを駆動し、偏心シャフトを介して可動ジョーを上下に動かします。可動ジョーが上昇すると、トグルプレートと可動ジョーとの間の角度が増加し、それによって可動ジョープレートが固定ジョープレートに近づくように押される。同時に、材料を絞る、割る、曲げるなどの複数の破砕を行います。可動ジョーが下降すると、トグルプレートと可動ジョーとの間の角度が減少し、プルロッドとスプリングの作用により可動ジョープレートが固定ジョープレートから離れる。このとき、粉砕物は粉砕室の下部開口から排出される。モーターが連続回転することで、破砕機の可動ジョーが定期的に破砕・排出を行い、バッチ生産を実現します。
