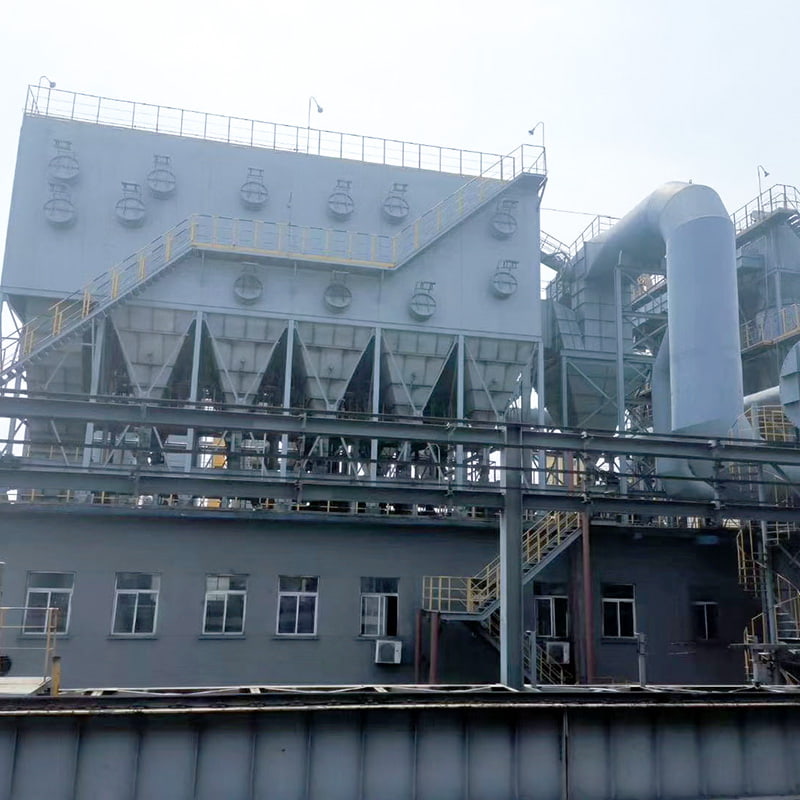

石炭工場防爆袋集塵機

石炭ミル袋式防爆集塵機 TQM(M)シリーズの特長
● 独自の防爆装置により、除塵媒体による爆発の潜在的な危険性が完全に排除されます。
●オフラインダストクリーニングにより、二次的なダストの発生がなくなり、優れたクリーニング結果が得られます。
●セルフロックフィルターバッグシールにより優れた密閉性と高い除塵効率を保証します。
●エアボックスタイプの構造により抵抗が最小限に抑えられ、フィルターバッグの点検と交換が容易になります。
●全自動制御のため簡単操作で信頼性が高いです。

TQMM石炭ミル防爆袋集塵機の構造と動作原理

TQMM シリーズエアボックスパルスバッグ防爆集塵機は、主にベーススチール構造、灰ホッパー、上部ハウジング、ハウジング、空気入口と出口、フィルターバッグ、クリーニング装置、および電気制御で構成されています。実際の状況に応じて、ホッパー外壁にサイロバイブレーターなどの灰除去装置を設置したり、ホッパー出口に星形の灰排出バルブやスクリューコンベアを設置したりすることができます。
1. ろ過原理
粉塵を含んだ空気は空気入口から入り、ホッパーを通過します。大きなダスト粒子は慣性と重力によって分離され、ホッパーの底に直接落下します。ホッパーを通過した後、粉塵を含んだ空気は中央ハウジングのフィルターバッグ濾過エリアに入ります。空気はフィルターバッグを通過し、その外面に塵を捕らえます。浄化された空気はバッグの開口部を通って上部ハウジングに入り、空気出口から排出されます。
2. 洗浄原理
濾過時間が長くなると、フィルターバッグ上の粉塵の層が蓄積し、粉塵除去装置の抵抗が増加します。抵抗値が設定値に達すると、洗浄装置が洗浄を開始します。まず、チャンバー内のリフトバルブが閉じて、濾過された空気の流れが遮断されます。次に、電磁パルスバルブが開き、圧縮空気が上部チャンバー内で急速に膨張してフィルターバッグに流入し、フィルターバッグが膨張、変形、振動します。逆気流により袋の外面に付着した粉塵を掃き出し、除去して灰ホッパーに落とします。洗浄が完了すると、電磁パルスバルブが閉じ、リフトバルブが開き、チャンバーは濾過を再開します。各チャンバーは順番に洗浄され、1 つの洗浄サイクルは 1 つのチャンバーの最初の洗浄と次のチャンバーで構成されます。
3.集塵
濾過・洗浄により捕集された粉塵は灰ホッパーに落ち、ホッパー出口から排出されます。
4. 防爆装置の動作原理
工場排気中の主な汚染物質は細粒石炭です。火花にさらされるか、石炭と空気の混合物の温度が引火点まで上昇すると、ガスが爆発する可能性があります。通常の状況では、防爆バルブは重量の力によって閉じられ、てこの原理によりバルブプレートがバルブフレームに一定の力で押し付けられ、通常の動作中に良好なエアロックが確保されます。 BAO爆発が発生すると、集塵機内の気圧が急激に上昇し、弁板に外側への推力が発生します。この推力がおもりの重さに打ち勝つとバルブが開き、チャンバー内からBAOガスが排出され、集塵機や周囲の設備、人員を保護します。

石炭ミル防爆袋集塵機「TQMM」の特長

1. 高濃度の除塵に適しています。最大入口濃度は1000g/Nm3に達するため、サイクロン集塵機などの追加の集塵装置が不要になります。最終的な除塵装置として直接使用できます。

2. オフライン洗浄技術では、チャンバー付きバックフラッシュパルス洗浄を利用し、オンライン洗浄に伴う二次的な塵の再飛来や「再吸着」現象を排除しながら、装置の通常の連続動作を維持します。これにより洗浄効率が向上し、フィルターバッグの寿命が延びます。

3. セルフロック式フィルターバッグシールにより、機器とフィルターバッグ間の密閉性が向上し、除塵効率が向上します。

4. エアボックス構造を採用しているため、局所的な磨耗が少なく、フィルターバッグの点検や交換の煩わしさがありません。

5. 電磁パルスバルブはダブルダイヤフラム構造を採用しており、高感度制御、高効率、長寿命を実現します。

6. 石炭工場の防爆バグフィルターの独自の防爆装置は、除塵媒体の爆発に伴う安全上の危険を効果的に排除します。
