NEバケットエレベーター

アプリケーション

建築材料、発電、冶金、機械、化学、鉱業、その他の産業で広く使用されています。

製品紹介

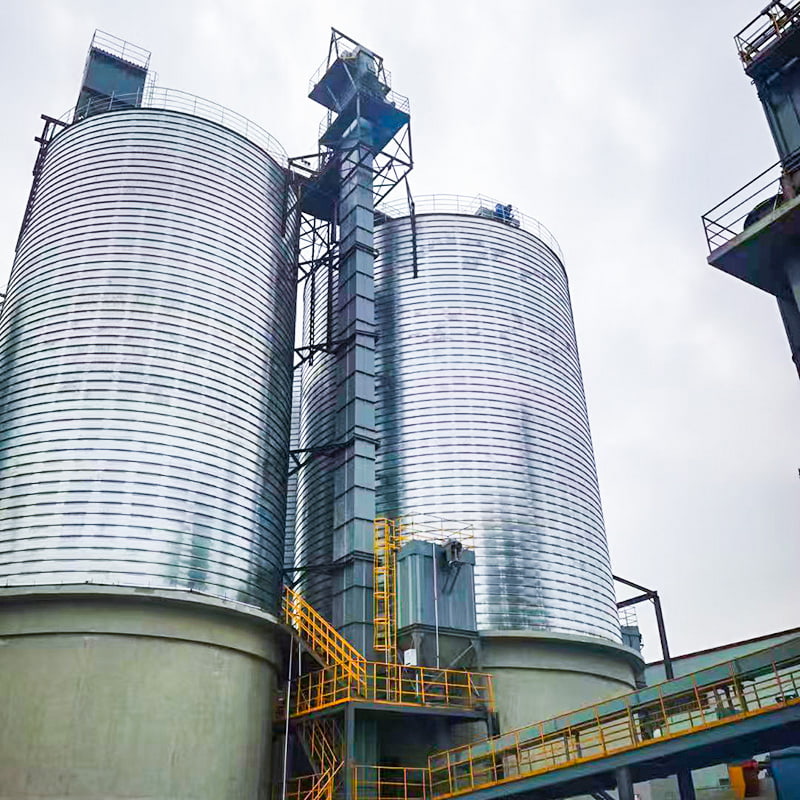

NE型プレートチェーンバケットエレベータは、粉体・粒体・バラ物の垂直搬送に広く使用されている垂直搬送装置です。セメント、砂、石炭、セラムサイト砂などの研磨材も搬送できます。材料の温度は通常 250°C 未満で、吊り上げ高さは 40 m に達することがあります。

ハイライト
●機械全体は完全密閉設計を採用しており、防塵運転を保証します。
●リブ付きハウジングにより、強固な剛性、高精度、美しい外観を実現します。
●一般粉体・粒体・バルク材だけでなく研磨材などの吊り上げも可能です。
●高い搬送能力、長寿命、スムーズで確実な動作、操作・メンテナンスが容易、コンパクトな構造が特徴です。

動作原理
NE型プレートチェーンバケットエレベーターは、牽引部材にプレートチェーンを採用したバケットエレベータです。ホッパーは牽引部材に等間隔で固定されている。牽引部材は、エレベータの頭部と底部にあるスプロケットを介して、上昇する負荷のかかる分岐と下降する無負荷の分岐を備えた閉ループ システムを形成します。エレベータのヘッドにある駆動ユニットは、ヘッド スプロケットを介してトラクション メンバとホッパーに動力を伝達します。材料は、エレベーターの底部にある供給ポートを通ってエレベーター ホッパーに入ります。ホッパーは材料をヘッドまで持ち上げて、そこから排出します。ホッパーから出た材料は、エレベーターのヘッドにある排出ポートを通じて排出されます。エレベーターのホッパーと牽引部材のヘッドホイールとボトムホイールは完全に密閉されたハウジングに収容されており、粉塵のない材料輸送が保証されています。
