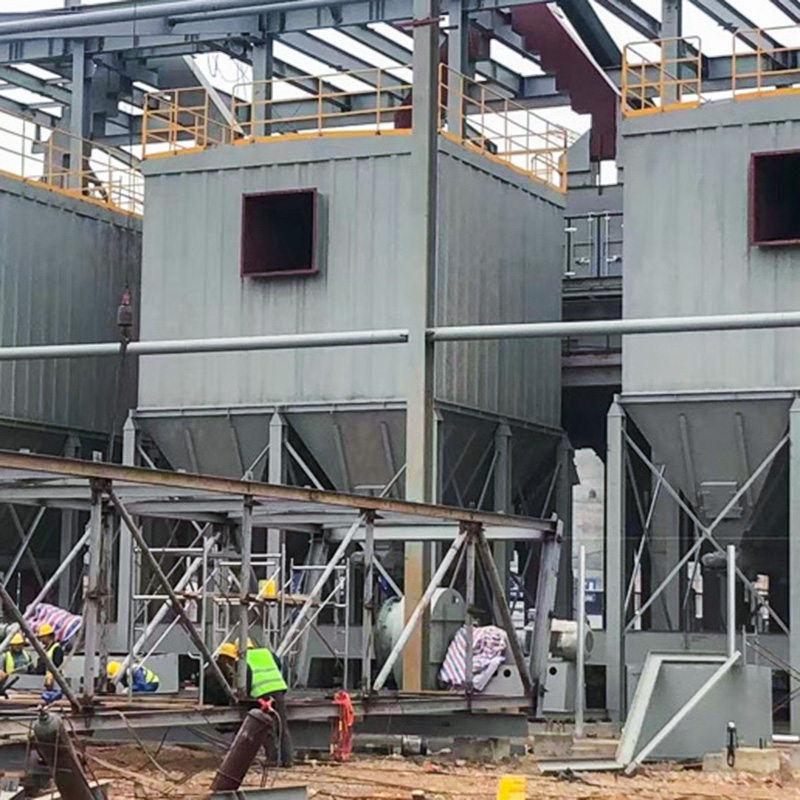

化成肥料 エアボックス パルスバッグ 集塵機

応用分野

建築材料、冶金、機械、化学産業に適用できます。

製品紹介

PPC シリーズ エアボックス パルスバッグ集塵機は、チャンバー付きバックフラッシュとパルス ジェット洗浄を含むさまざまなバッグ集塵機の利点を組み合わせ、チャンバー付きバックフラッシュの欠点とパルス ジェットとろ過を同時に行う必要性を克服します。これにより応用範囲が広がります。この製品は、一体化されたチャンバー洗浄を特徴としており、洗浄に大型パルスバルブを使用しているため、強力な洗浄能力、優れた結果、および長寿命が得られます。高濃度粉塵の制御、粉塵対策工程の簡素化、設備投資の削減に最適です。建築材料、セメント、冶金、機械、化学、耐火物産業で広く使用されています。特に、粉砕、包装、サイロ屋根、クリンカークーラー、各種粉砕機などのセメント工場の集塵システム（または除塵システム）に適しています。石炭工場の集塵にも使用できますが、追加の防爆対策と構造の変更が必要です。粉塵を含んだガスは空気入口を通って集塵機に入り、傾斜バッフルによってそらされて灰ホッパーに入ります（PPC32モデルは灰ホッパーから入ります）。同時に、空気の流れが遅くなり、慣性により、ガス中の粗い粉塵粒子が灰ホッパーに落ち、細かい粉塵粒子が空気流によって上向きに運ばれてフィルター室に入ります。ダストはフィルターバッグの外表面に付着します。精製されたガスはフィルターバッグを通過し、上部のクリーンルームに入ります。各副洗浄室から集塵装置のメインファンにより排気口から集塵され、大気中に排出されます。

ハイライト:
● PPC シリーズエアボックスパルスバッグ集塵機は、個別のチャンバーで統合された洗浄機能を備えています。
●洗浄には大型パルスバルブを採用し、強力な洗浄力を発揮します。
●優れた除塵性能と長寿命です。
●高濃度粉塵の管理に適しており、粉塵管理工程が簡略化できます。設備投資の削減

動作原理
誘起通風ファンの影響で、塵を含んだ空気は空気入口を通って集塵機に入り、傾斜したバッフルによって灰ホッパーにそらされます。空気の流れが遅くなると、空気中の粗い塵粒子が慣性と重力によって灰ホッパーに落ちます。微細な塵粒子は空気流によって上方に運ばれ、フィルター チャンバー内に流入します。ダストはフィルターバッグで濾過・浄化された後、フィルターバッグの外表面に付着します。浄化された空気は上部クリーンチャンバーに入ります。各サブチャンバーからのクリーンエアはクリーンチャンバーに集められ、誘引ファンにより吸引され大気中に排出されます。洗浄プロセスでは、最初にチャンバーの清浄空気出口ダクトが遮断され、バッグ内の空気の流れが遮断されます (サブチャンバーの空気は洗浄のために遮断されます)。次に、パルスバルブを開いて圧縮空気を使用してパルス洗浄します。排気弁、パルス弁、灰排出弁はプログラマブルコントローラにより全自動制御されます。
