FUチェーンコンベヤ

アプリケーション

冶金、石炭、輸送、電力、建材、化学、機械などの業界で広く使用されています。

製品紹介

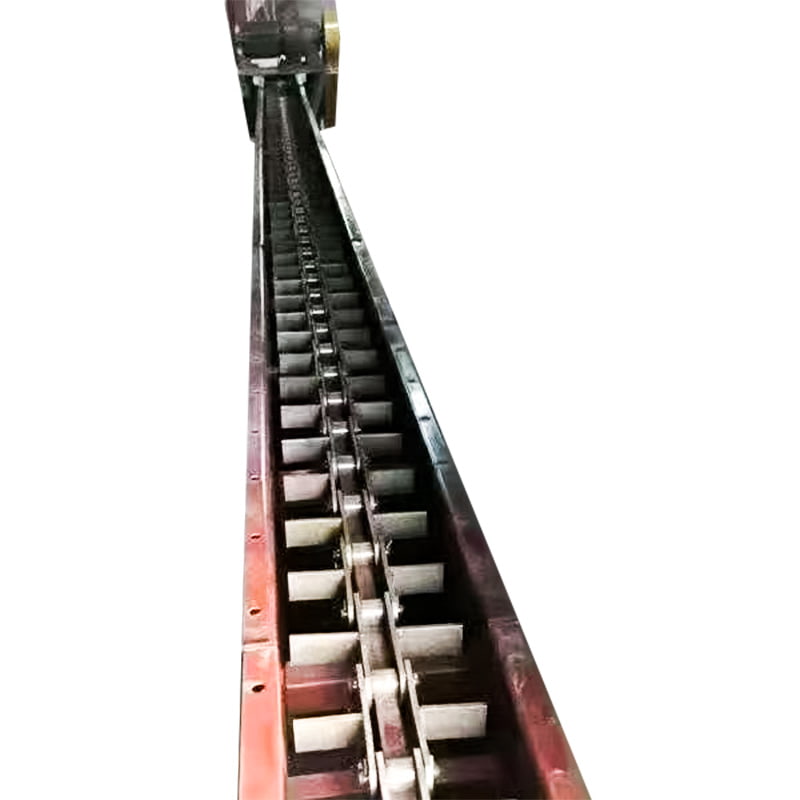

FU型埋設スクレーパコンベヤ（チェーンコンベヤ）は、ローラチェーンを牽引要素とする連続搬送装置です。このタイプの装置は、コンパクトな構造、優れたシール性、合理的なレイアウト、および操作とメンテナンスの容易さが特徴です。主に研磨粉、粒状物、小さな塊を水平または低角度で搬送するのに使用されます。

優れた利点
●埋設スクレーパコンベヤは材料の内部摩擦を利用して材料を移動させるため、作動抵抗が小さく、エネルギー消費量が少ないです。
●高強度、低摩擦係数、長寿命です。
●搬送範囲が広く、150℃以下の各種粉体・粒体・バルク材料を大容量・長距離搬送できます。
●限られた空間内で搬送プロセスが行われるため、安全かつ確実なシールが確保され、特に揮発性、腐食性などの特殊な媒体の搬送に適しています。

動作原理
FU形埋設スクレーパコンベヤは、伝動機構付き駆動スプロケットとスクレーパ付きコンベヤチェーンを回転させることで動作します。駆動スプロケットと噛み合い、一緒に動きます。材料が供給ポートから追加されると、材料は機械トラフ内のコンベヤチェーンによってもたらされる動きと同じ方向に引っ張られる力を受け、材料間の内部摩擦と内圧が増加します。摩擦力が材料と機械のトラフ壁の間の摩擦力よりも大きい場合、材料はコンベアチェーンによって前方に移動し、内部圧力の増加により材料層の安定性が確保され、全体的な連続的な流れが形成されます。材料層の高さと機械のトラフ幅の比率が特定の条件を満たす場合、材料の流れは安定し、材料速度はチェーン速度とほぼ等しくなります。このとき、材料を連続的に安定して搬送し、排出口から搬出することができます。
