ハイアングルベルトコンベヤ

アプリケーション

冶金、石炭採掘、輸送、水力発電、化学、港湾などの産業で広く使用されています。

製品紹介

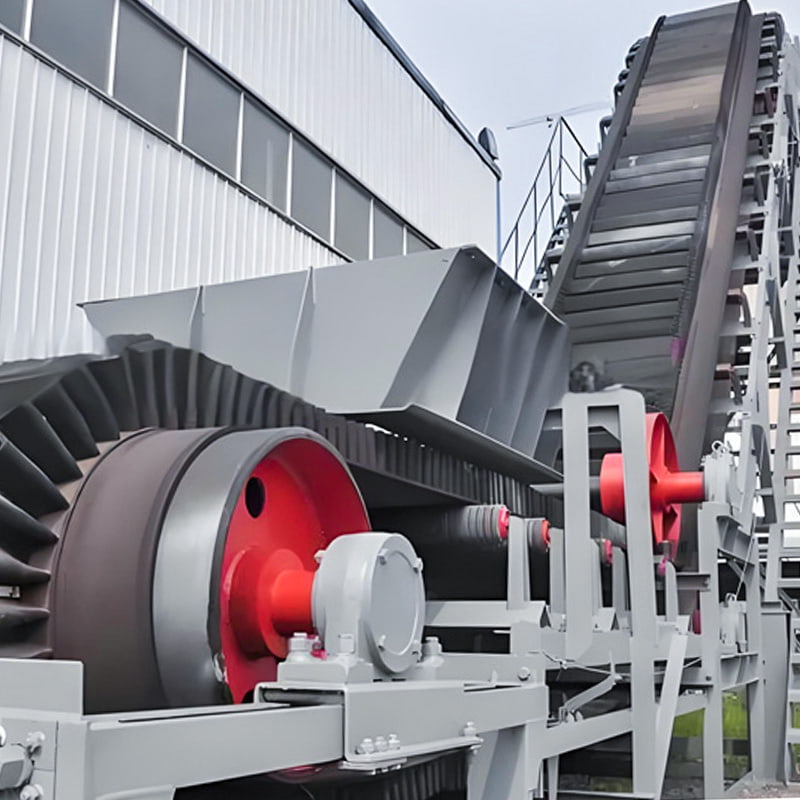

ハイアングル ベルト コンベヤは、波形の側壁と横方向の仕切りを備えたコンベヤ ベルトを使用します。最大 90°の角度で動作できるため、床面積、設備投資、建設コストを節約できます。全体的に高い経済的メリットがあり、高角度搬送や垂直吊り上げに最適です。

主な利点
●シンプルな構造、スムーズな動作、低騒音、確実な動作、低消費電力です。
●コンベヤの先頭と最後尾に任意の長さの水平搬送部を構成でき、他の装置との統合が容易です。
●コンベヤベルトの波形側面により積載面が広くなり、従来のコンベヤに比べて搬送能力が向上します。
●搬送角度は90°に達するため、床面積、投資、建設コストを節約できます。

動作原理
ハイアングル ベルト コンベヤのコンベヤ ベルトは、牽引と耐荷重の両方の役割を果たします。コンベア ベルトの波形の側壁、桟、およびベース ベルトは、搬送される材料用の「ゲート」型のコンテナを形成します。ベルトコンベアは電動モーターにより材料を上方へ推進し、高角度搬送を実現します。ベルトコンベヤは主に、ヘッド伝達ユニット、テールテンションユニット、コンベヤベルトで構成されています。牽引および耐荷重コンポーネントはエンドレス ベルトであり、コンベア フレームの両端にある駆動ローラーとベンド ローラーに巻き付けられます。テールエンドの張力ユニットが張力を維持し、ローラーがベルトの長さに沿ってサポートし、閉ループを形成します。駆動ユニットが伝動ドラムを回転駆動すると、伝動ドラムとベルトとの間の摩擦によりベルトが移動する。搬送された材料は通常、材料ガイドシュートを通ってベルトに追加されます。材料は、ベルトの移動に伴って、ベルトの先頭にある排出装置に輸送され、荷降ろされます。
